Манипулятор пневматический шарнирно-балансирный
Шарнирно-балансирные манипуляторы (ШБМ) — это промышленное оборудование, предназначенное для механизации процессов подъёма, удержания и перемещения грузов.
Конструкция основана на сочленённых рычагах с системой балансировки, позволяющей оператору с минимальными усилиями управлять объектами различной массы. Такие устройства широко применяются на производственных предприятиях, в цехах сборки, на участках упаковки и при обслуживании станков.
Оборудование играет важную роль в обеспечении безопасности труда, снижая нагрузку на персонал и повышая эффективность рабочих операций. Их внедрение позволяет оптимизировать циклы обработки, ускорить выполнение задач и сократить вероятность травматизма. Современные модификации сочетают компактные габариты, прочную конструкцию и адаптивность к условиям конкретного производства.
Принцип действия и особенности конструкции шарнирно-балансированных манипуляторов (ШБМ)
Технологии представляют собой технически сложные устройства, предназначенные для безопасного и точного движения элементов в пространстве без использования подъёмных кранов или другого тяжёлого оборудования. Главный принцип работы основан на уравновешивании массы объекта за счёт специально настроенной системы рычагов и балансиров. За счёт этого оператор способен манипулировать даже тяжёлыми объектами с минимальными физическими усилиями.

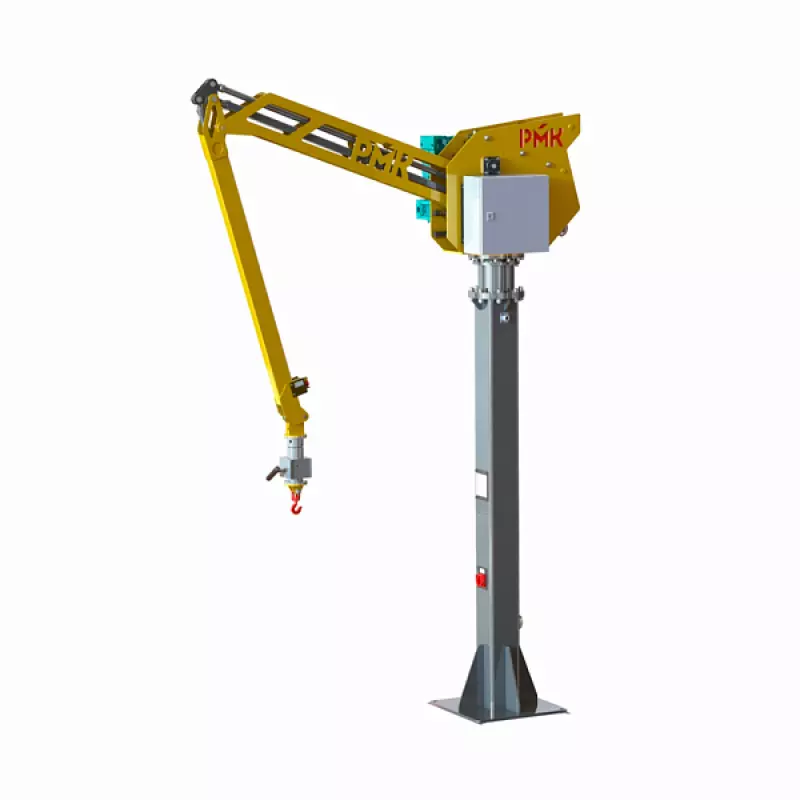

В основе конструкции таких шарнирных манипуляторов лежит система последовательно соединённых элементов, каждый из которых выполняет свою функцию и обеспечивает высокую точность работы. Устройство можно условно разделить на несколько функциональных блоков:
- Опорная система: Основу конструкции составляет несущая рама или стойка, фиксирующая манипулятор в заданном положении. Она может быть стационарной или поворотной, монтироваться на полу, стене, колонне или потолочной балке. Конфигурация опоры подбирается с учётом планировки производственного участка и типа выполняемых операций.
- Поворотный механизм: На опорной части устанавливается приводная головка, соединённая с системой подшипников, обеспечивающих плавный разворот стрелы на 360 градусов вокруг вертикальной оси. Вращающиеся элементы выполнены на подшипниках качения, что снижает трение и даёт оператору возможность легко перемещать стрелу даже при наличии груза.
- Шарнирная стрела: Основной функциональный узел, сформированный из соединённых рычагов и плечевых элементов. Обеспечивает широкий охват зоны обслуживания и работу в радиальном направлении. Благодаря встроенной системе балансировки на пружинах или грузовых противовесах, масса удерживаемого объекта уравновешивается, создавая эффект «парящего» груза. Это даёт оператору возможность контролировать движение без значительных усилий — достаточно лишь компенсировать инерционные воздействия.
- Система подъёма: Вертикальное движение предмета осуществляется с помощью специализированного привода, который может быть механическим, электрифицированным или пневматическим. В случае электрического исполнения используется реечный подъёмный узел с мотор-редуктором и встроенным тормозом, позволяющим точно регулировать положение объекта. Такая конфигурация предотвращает рывки, обеспечивает плавность хода и надёжную фиксацию на нужной высоте.
- Захватный узел: На оконечной части стрелы размещена поворотная головка, предназначенная для установки сменных элементов захвата. Она способна вращаться вокруг вертикальной оси, обеспечивая точную ориентацию объекта в пространстве, в том числе в условиях ограниченного доступа. Применяются различные виды захватных устройств — от крюков и вакуумных присосок до магнитных и кареточных конструкций. Это позволяет эффективно обрабатывать нестандартные изделия, включая компоненты сложной формы, контейнеры и заготовки с выступающими деталями, которые не поддаются обработке традиционными подъёмными средствами.
- Рукоятка управления: Элемент управления располагается непосредственно на захватной головке и служит для координации вертикального перемещения и направления движения. Поворот рукоятки вверх или вниз запускает соответствующий подъём или опускание, а отпускание автоматически возвращает её в нейтральную позицию, фиксируя груз. Такая система делает процесс интуитивно понятным, точным и безопасным для оператора.
Все узлы манипулятора ШБМ работают согласованно, формируя устойчивую и предсказуемую конструкцию. Такая архитектура даёт свободу действия в трёхмерном пространстве, исключает необходимость в использовании громоздкой техники и способствует автоматизации повторяющихся производственных процессов. Оборудование легко интегрируется в существующие линии и адаптируется под задачи любой сложности — от точной сборки до упаковки продукции.
